Cantre à la déroulé

De conception très robuste, chaque chariot standard peut recevoir 96 ou 192 bobines d'un diamètre de 200 mm et d'une longueur de 290 mm avec un mandrin d'un diamètre intérieur de 3".

Picto PDF << Télécharger notre plaquette



cantre de CMG Isère



Chaque chariot est monté sur roulette, ce qui permet un encantrage en dehors du poste de travail et donne la possibilité de moduler la grandeur du cantre suivant vos besoins (ici 1152 positions).



bobine de cantre CMG



Nos supports bobines 3’’ sont montés sur roulements  pour un déroulement sans effort.

Si nécessaire, une tension de freinage peut être appliquée à l’ensemble du cantre. Cette tension est transmise par un vérin pneumatique.



cantre de CMG - ventilateur

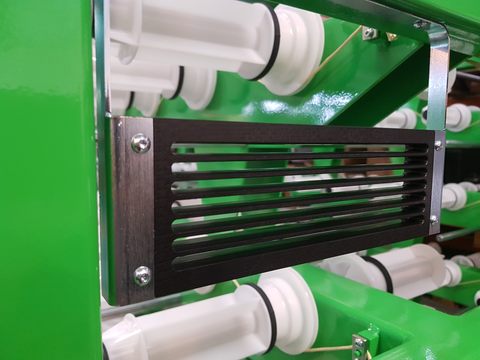

Grâce au déroulement tangentiel et au passage dans la grille écarteur, le fil peut se dérouler sur toute la largeur de la bobine sans avoir de contact avec les autres fils. Le fil est ensuite guidé dans des œillets en céramique jusqu'à votre machine.



bobine de cantre - CMG



Des axes de renvoi chromés peuvent être installés sur le châssis pour que le fil échappe la bobine de devant si celle-ci a un diamètre plus important.







 Exemples de réalisations :
